买天轮到【鹤壁万丰矿山机械制造(遂宁市分公司)wfjx3410-26】,天轮不仅仅是一个产品,它是我们与用户之间沟通的桥梁,是我们对用户承诺的体现。联系人:崔经理,地址:鹤淇大道与纬十路交叉口东北角。

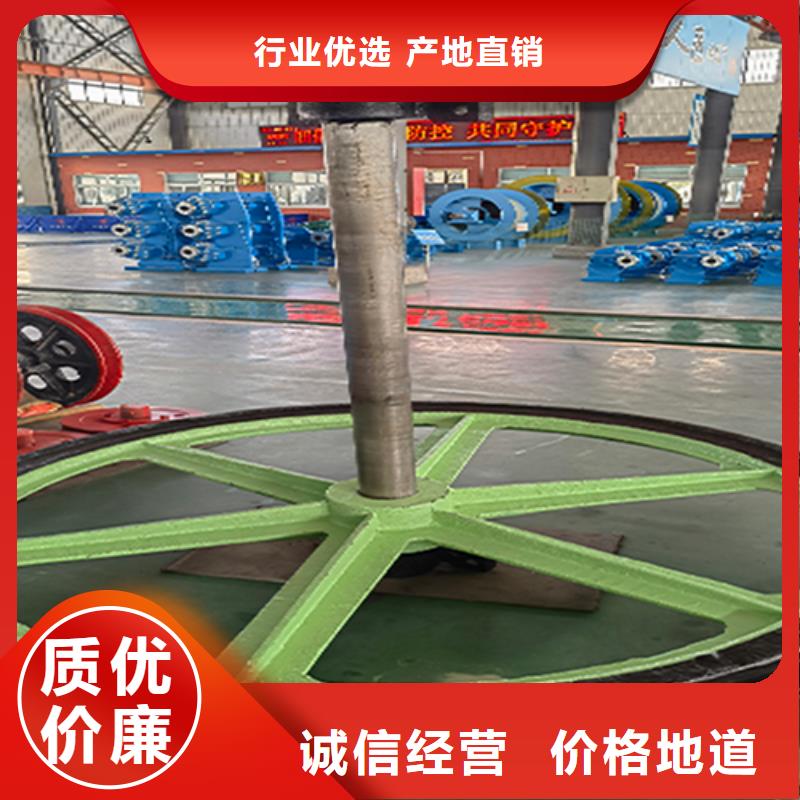

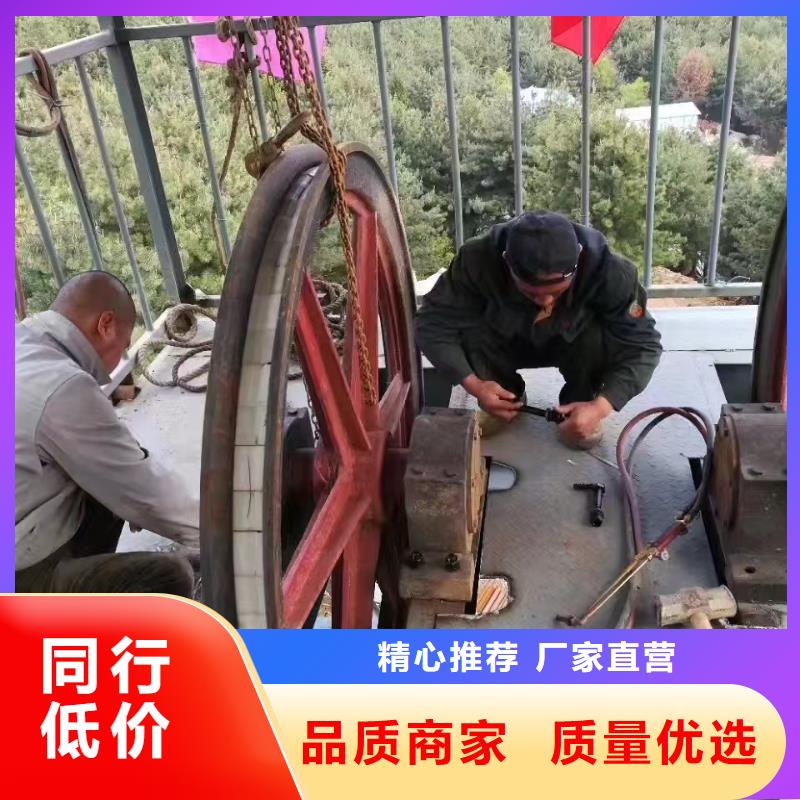

游动天轮装置单绳缠绕式游动天轮由天轮、天轮轴、铜瓦、轴承、轴承座组成。和固定天轮相比，游动天轮的结构基本相同，其不同点为： 天轮与天轮轴之间没有平键，而是装设有铜瓦，铜瓦内孔与天轮轴之间为较大间隙的动配合，并 且设有润滑油口，以保证天轮可自由地在天轮轴上沿轴向自由游动。机天轮装置种类： 1 、单绳缠绕式机天轮装置2 、多绳摩擦式机天轮装置和导向轮装置一、单绳缠绕式机天轮装置单绳缠绕式机天轮安装在井架的上部平台上，用来引导钢丝绳转向， 规格有： 固定天轮，游动天轮，凿井天轮。

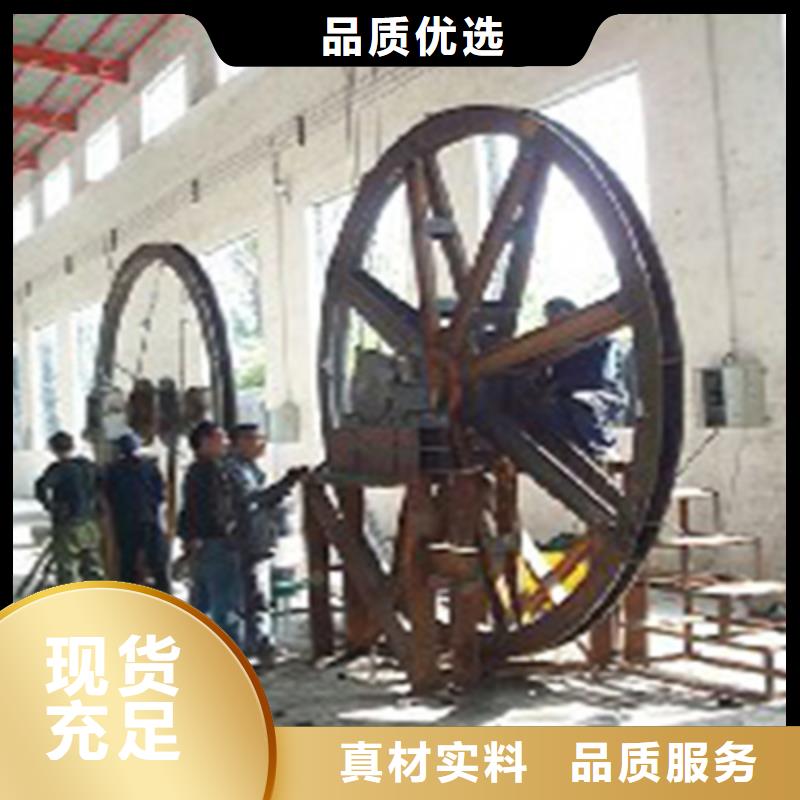

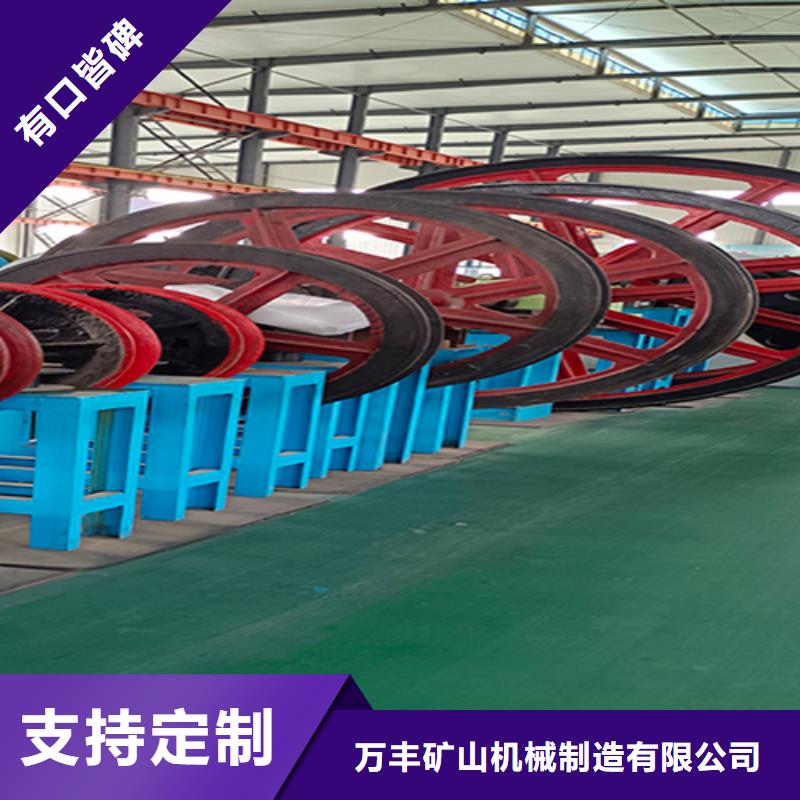

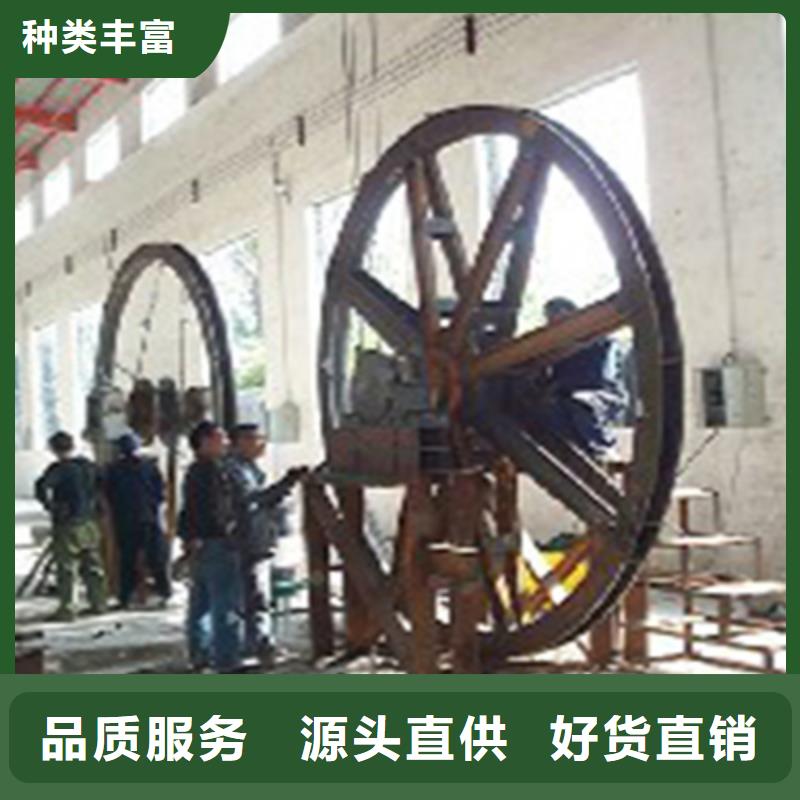

多绳摩擦式机天轮装置和导向轮装置1 、天轮装置：天轮装置作用：天轮装置用于落地式多绳摩擦式机，每台机上用两组 安装在井架上，用来改变钢丝绳的方向和根据系统要求调整容器的中心 距，是机的主要承力件之 轮装置规格：（1）天轮的公称直径与摩擦轮的公称直径相同；（2）绳距和绳槽直径与摩擦轮的相同；（3）轮体个数与机绳数相同。天轮装置结构：每套由数个单独的轮子组成，其中有一个轮子用平键与轴连接，称作固定轮， 钢丝绳运动时带动固定轮转动，固定轮又带动天轮轴一起转动，其余的轮子与天轮轴是游动的，称作游动轮，其游动轮的每一个轮毂与轴之间各装有四个半轴瓦 （铜瓦），四个轮子之间有 0.2 －0.5mm 的轴向间隙，当各钢丝绳的线速度不完全 相同时，游动轮与轴之间能自由的相对转动。轮缘槽装有衬垫使钢丝绳得以保护， 以免钢丝绳与钢轮铸钢轮缘相摩擦，从而提高钢绳的使用寿命。轮缘和轮毂都是 铸钢件，与辐条（槽钢） 相焊接，一般情况，天轮装置的轮子是整体的，大型提 升机天轮装置的轮体可作成两瓣对分结构，称为剖分式天轮，两端用球面向心滚 子轴承支撑在铸钢轴承座上。

每个游动轮的轮毂与轴之间各装有 2 个滚动轴承作为支承，各轴承之间通过轴套进行轴向定位，当各钢绳的线速度不完全相同时，每个游动轮与轴之间通过轴承可自由灵活地相对转动。在每个游动轮毂上留有注油孔，使润滑脂能够定期注入到轴承内。由于该部位的轴承运转速度极低，该轴承的理论使用寿命可达 15 年以上。鹤壁万丰矿山机械制造有限公司设计天轮装置时除了在结构上应满足强度和刚度要求外，还应重视工艺和安装方面的特点。该结构在设计制造过程中需要注意的是滚动轴承内外圈与天轮轴及游动轮毂的合理配合，如果配合选择不当，会造成无法正确安装或无法正常使用。
